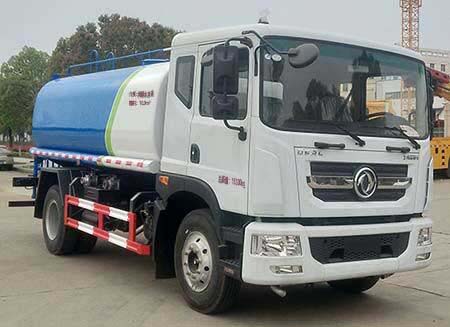

舜德牌SDS5165GPSD6型绿化喷洒车
发布日期：2021-10-08 来源：湖北国威专用汽车有限公司
| 舜德牌SDS5165GPSD6型绿化喷洒车主要技术参数 |
| 产品名称 |
绿化喷洒车 |
企业名称 |
湖北舜德专用汽车有限公司 |
| 车辆型号 |
SDS5165GPSD6 |
公告批次 |
343 |
| 外形尺寸(mm) |
7750,8200,8400,8600×2490,2500,2550×3200,3250,3650 (mm) |
罐体容积(m3) |
|
| 总质量(kg) |
16200 |
额定质量(kg) |
9105 |
| 整备质量(kg) |
6900 |
3 |
2 |
| 轴荷(kg) |
5600/10600 |
免征 |
|
| **时速(km/h) |
105 |
燃油 |
|
| 油耗(L/100Km) |
|
环保 |
|
| 燃油类型 |
柴油 |
排放标准 |
国六 |
| 专用功能说明 |

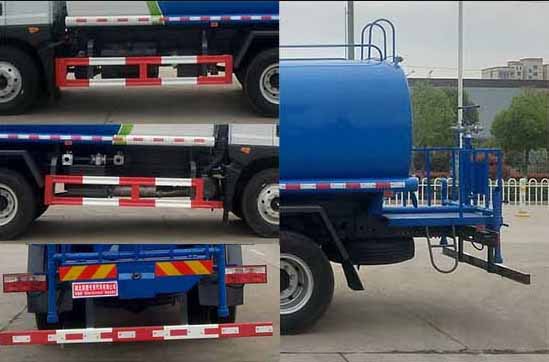

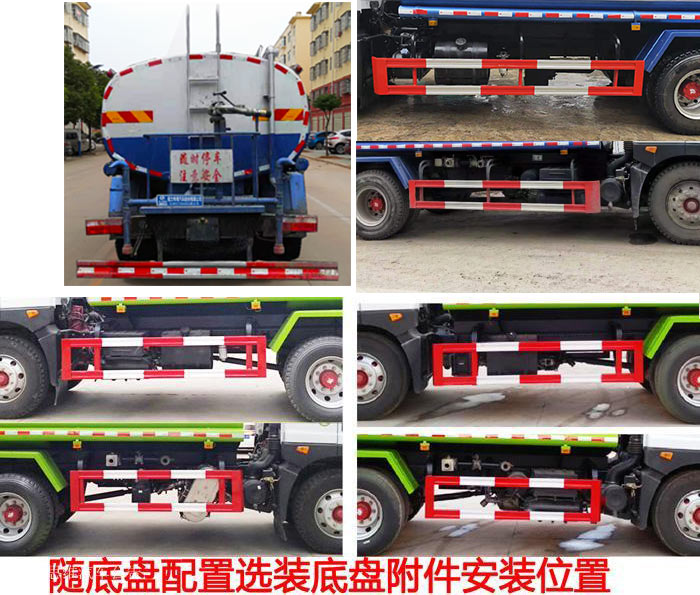

仅采用3950,4500,4700mm轴距底盘;罐体有效容积10.0立方米;罐体外形尺寸(长×长轴×短轴)(mm)4300×2350×1450,4600×2300×1400,4800×2200×1400;长/轴距/后悬一一对应:7750/3950/2540,8200/4500/2440,8400/4500/2640,8600/4700/2640;侧防护材料Q235,螺栓连接;后防护材料为Q235,焊接连接,断面尺寸为:120×60(mm),离地高度为:490(mm);ABS系统生产厂家/型号:焦作博瑞克**技术有限公司/J ABS;专用装置主要是罐体和洒水系统,用于园林绿化喷洒作业.随底盘选装驾驶室;选装后高位花洒,选装方圆管道箱,选装后雾炮装置,选装后弧形喷雾.选装LED箭头指示灯,选装后平台式样,选装喷**安装位置;选装右侧带后处理装置。 |

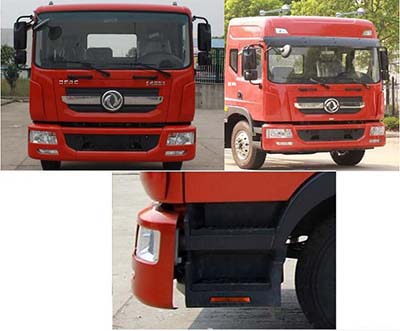

| 舜德牌SDS5165GPSD6型绿化喷洒车底盘参数 |
| 底盘型号 |
EQ1165LJ9CDE |
底盘品牌 |
东风牌 |
| 轴 数 |
2 |
前轮距(mm) |
1862,1933,1949 |
| 轴 距(mm) |
3950,4500,4700,5000,5300,5600 |
后轮距(mm) |
1806,1865 |
| 轮 胎 数: |
6 |
轮胎规格 |
9.00R20 16PR,10.00R20 18PR,295/80R22.5 18PR,275/80R22.5 18PR |
| 接近离去角 |
19/13,19/17 |
前悬后悬 |
1260/1810,2120,2297,2847 |
| 舜德牌SDS5165GPSD6型绿化喷洒车发动机参数 |
| 发动机型号: | 发动机生产企业 | 排量(ml) | 功率(kw)/马力(PS): |
| B6.2NS6B210 | 东风康明斯发动机有限公司 | 6200 | 154 |
| D4.5NS6B220 | 东风康明斯发动机有限公司 | 4500 | 162 |
| D4.0NS6B195 | 东风康明斯发动机有限公司 | 4000 | 143 |
| YCS04200-68 | 广西玉柴机器股份有限公司 | 4156 | 147 |
| CY4SK761 | 东风朝阳朝柴动力有限公司 | 4087 | 145 |
| B6.2NS6B230 | 东风康明斯发动机有限公司 | 6200 | 169 |
| YCY30165-60 | 广西玉柴机器股份有限公司 | 2970 | 121 |
